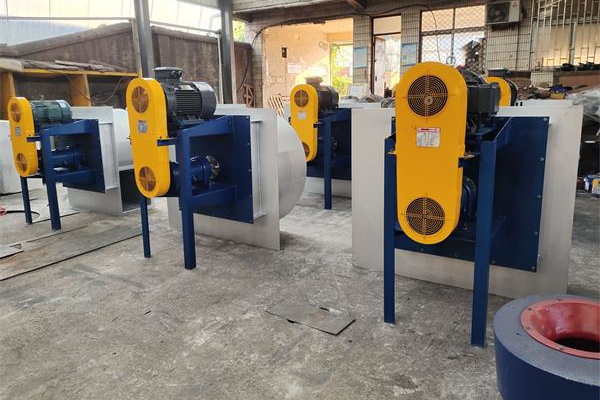

插入式風機

簡介

GW系列插入式高溫循環風機用于熱風機循環、烘干設備、熱風爐等高溫環境下氣體溫度100℃-280℃時，風機軸承不帶水冷裝置，能連續運轉且全壓效率高。特別用于汽車、金屬制品行業的添裝熱風循環系統。

參數

機號 NO	轉速（r/min)	氣體溫度 ℃	流量（m3/h)	全壓 (N/m2)	電動機		主軸帶輪	電機帶輪
機號 NO	轉速（r/min)	氣體溫度 ℃	流量（m3/h)	全壓 (N/m2)	型號	功率	主軸帶輪	電機帶輪
3.6	2700	100	3280 3633 3987 4341 4695 5049	1245 1206 1147 1078 1010 921	Y100l-2	3	35-A3-180	28-A3-170
3.6	2800	150	3336 3694 4054 4414 4774 5136	1135 1096 1044 983 922 840	Y100L-2	3	35-A3-180	28-A3-175
3.6	2850	200	3393 3756 4122 4471 4835 5220	1049 1016 975 912 850 775	Y100L-2	3	35-A3-180	28-A3-180
3.6	2950	250	3280 3633 3987 4341 4695 5049	1010 980 931 882 823 745	Y112M-2	4	35-A3-180	28-A3-185
4	2600	100	43543 4804 5283 5760 6238 6689	1444 1404 1342 1263 1175 1070	Y112M-2	4	35-A3-180	28-A3-165
4	2700	150	4500 4970 5460 5960 6450 6920	1364 1327 1268 1194 1112 1011	Y132S1-2	5.5	35-A3-180	38-A3-170
4	2800	200	4582 5057 5562 6063 6566 7041	1261 1226 1172 1103 1028 394	Y132S1-2	5.5	35-A3-180	38-A3-175
4	2900	250	4812 5311 5839 6367 6896 7394	1258 1224 1169 1101 1026 932	Y132S2-2	7.5	35-A3-180	38-A3-180
4.5	2200	100	5095 5650 6198 6746 7301 7849	1225 1186 1137 1068 1001 912	Y115M-2	4	38-B2-180	28-B2-140
4.5	2300	150	5534 6137 6732 7327 7931 8525	1274 1235 1186 1108 1039 941	Y132S-2	5.5	38-B2-180	38-B2-145
4.5	2400	200	5868 6508 7165 7769 8409 9040	1284 1265 1176 1117 1049 951	Y132S-2	5.5	38-B2-180	38-B2-150
4.5	2400	250	6089 6748 7430 8056 8720 9374	1284 1265 1176 1049 951	Y132S2-2	7.5	38-B2-180	38-B2-160
5	2200	100	6825 7718 8582 9416 10291 11124	1244 1212 1159 1096 1021 927	Y132S1 -2	5.5	42-B3-200	38-B3-155
5	2250	150	7175 8045 8957 9828 10741 11611	1488 1454 1461 1321 1214 1104	Y132S1-2	7.5	42-B3-200	38-B3-160
5	2350	200	7379 8273 9211 10106 11045 11940	1433 1401 1350 1272 1170 1064	Y132S1-2	7.5	42-B3-200	38-B3-165
5	2400	250	7633 8558 9529 10455 11426 12351	1353 1322 1274 1201 1104 1004	Y160N1-1	11	42-B3-200	42-B3-170
6	1900	100	11079 12422 13833 15175 16586 17929 19388	1326 1296 1249 1178 1083 984 852	Y132M1-2	7.5	48-B3-260	38-B3-175
6	2000	150	11343 12718 14162 15537 18356 19799	1389 1358 1234 1134 1032 893	Y160M-2P	11	48-B3-260	42-B3-180
6	2050	200	11607 13014 14491 15898 17376 18783 20259	1455 1422 1370 1292 1188 1082 951	Y160M-2P	11	48-B3-260	42-B3-185
6	2150	250	12134 13605 15150 16620 18165 19636 21180	1593 1557 1500 1415 1300 1195 1023	Y160M2-2	15	48-B3-260	42-B3-195
7	1550	100	13869 15550 17316 18997 20762 22444	1574 1539 1482 1398 1284 1168	Y160M-4	11	48-B4-260	42-B4-280
7	1650	150	14289 16020 17840 19751 21390 23122	1475 1442 1389 1310 1284 1168	Y160L-4	15	48-B4-260	42-B4-300
7	1700	200	14706 16488 18360 20142 22014 23797	1399 1368 1317 1242 1141 1038	Y160L-4	15	48-B4-260	42-B4-310
7	1750	250	15118 16950 18875 20707 22631 24464	1336 1307 1258 187 1090 992	Y180M-4	18。5	48-B4-260	48-B4-315
8	1300	100	18846 20681 22705 24729 26752 28776	1649 1613 1566 1483 1376 1245	Y160L-4	15	60-C4-260	42-C4-235
8	1350	150	19514 21631 23748 25864 27981 30097	1577 1541 1490 1413 1310 1181	Y160L-4	15	60-C4-260	48-C4-245
8	1400	200	20162 22279 24459 26639 28820 30999	1495 1471 1423 1352 1257 1139	Y180L-4	22	60-C4-260	48-C4-255
8	1500	250	20772 23026 25279 27532 29785 32038	1433 1471 1423 1352 1257 1139	Y200L-4	30	60-C4-260	55-C4-270
9.5	1050	100	28799 31320 33873 36090 38214 40307	1561 1540 1478 1406 1327 1235	Y180L-4	22	65-C4-260	48-C4-195
9.5	1150	150	29951 32065 35261 37534 39743 41291	1494 1474 1415 1346 1270 1182	Y200L-4	30	65-C4-260	55-C4-215
9.5	1200	200	31149 33909 36671 39035 41332 43597	1443 1423 1366 1300 1227 1141	Y200L-4	30	60-C4-260	55-C4-220
9.5	1250	250	32347 35213 38081 40536 42992 45274	1408 1390 1334 1270 1198 1115	Y225S-4	37	65-C4-260	55-C4-225
10	1000	100	31200 33900 36700 39450 42100 45000	1471 1451 1392 1323 1255 1167	Y180L-4	22	65-C4-260	48-C4-185
10	1100	150	32040 34850 38030 40560 43370 46178	1372 1353 1304 1345 1176 1088	Y200L-4	30	65-C4-260	55-C4-200
10	1150	200	34800 37850 41300 44050 47100 50150	1451 1431 1372 1304 1235 1147	Y200L-4	30	65-C4-260	55-C4-210
10	1250	250	37584 40878 44604 47574 50868 54108	1529 1510 1451 1382 1304 1216	Y225S-4	37	65-C4-260	60-C4-225
12	900	100	44290 48195 50099 56003 59900 63812	1441 1412 1363 1294 1225 1137	Y225M-6	30	75-C5-300	65-C5-256
12	1000	150	45720 49752 53750 57813 61808 65836	1363 1333 1284 1225 1157 1078	Y250M-6	37	75-C5-300	65-C5-318
12	1000	200	48100 52340 56580 60820 65060 69300	1333 1314 1265 1206 1137 1059	Y225S-4	37	75-C5-300	60-C5-230
12	1200	250	50500 54950 59410 63860 68310 72760	1333 1304 1255 1196 1127 1059	Y225M-4	45	75-C5-300	60-C5-250
