簡介

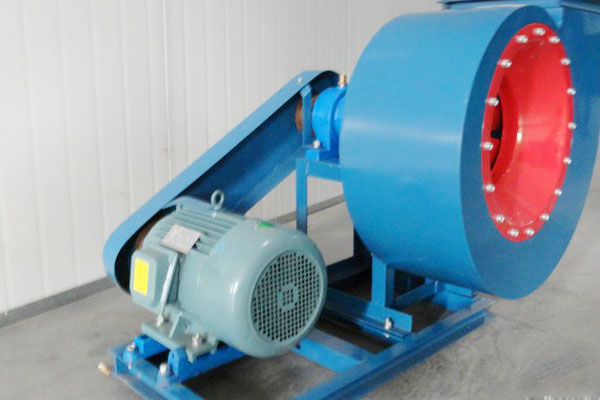

        Y5-48型鍋爐離心引風機是為適應燃用各種煤質并配有消煙除裝置的(1～20T/h）工業鍋爐配套設計的，凡進氣條件相當，性能又相適應者均可選用最高溫度不得超過250℃。引風機前必須加裝效率不低于85％的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

結構組成

Y5-47型鍋爐引風機制成單吸入。機號有№4、5、6.3、8、10、12.5六種。風機可制成右旋或左旋兩種。
風機的出口位置以風機機殼的出風口角度表示，“左”“右“均可制成0°、45°、90°、135°、180°、225°六種角度。
本風機由葉輪、機殼、進風口、調節門、傳動組等部分組成。
葉輪：有后傾平板葉片12片,材料為16Mn，焊接于弧錐形輪蓋與平板形輪盤中間,經靜、動平衡校正，故運轉平穩，強度高。
機殼：用鋼板焊接成蝸殼形整體結構，用螺栓固定在機殼入口側。
進風口：做成斂式流線型的整體結構，用螺栓固定在機殼入口側。
調節門：調節門葉片為花辨形，№8以上“左”“右”轉通用。在蝸板上還開有清灰門，便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動

傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此，須知裝輸水管，耗水量隨環境溫度不同而異，一般按0.5~1m3考慮，軸承箱裝有溫度計和油位指示器，潤滑油采用30號機油，潤滑油采用30號機油。加入油量按油位標志的要求。

性能參數

Y5-48 No4C性能參數表
轉速r/min	序號	流量 m3/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機
							型號	功率kw
3550	1	2932	2221	70	2.57	3.52	Y132S1-2	5.5
	2	3374	2254	74.1	2.83	3.87
	3	3807	2173	77.2	2.95	4.04
	4	4254	2068	78.7	3.08	4.22
	5	4686	1914	77.7	3.18	4.36
	6	5143	1726	74.4	3.30	4.51
	7	5564	1501	70	3.30	4.52
3150	1	2602	1746	70	1.80	2.46	Y112M-2	4
	2	2993	1772	74.1	1.97	2.7
	3	3378	1708	77.2	2.06	2.82
	4	3775	1626	78.7	2.15	2.95
	5	4158	1505	77.7	2.22	3.04
	6	4563	1357	74.4	2.30	3.15
	7	4937	1180	70	2.31	3.16
2800	1	2313	1377	70	1.26	1.73	Y100L-2	3
	2	2661	1398	74.1	1.39	1.90
	3	3003	1348	77.2	1.45	1.98
	4	3355	1283	78.7	1.51	2.07
	5	3696	1188	77.7	1.56	2.14
	6	4056	1071	74.4	1.62	2.21
	7	4388	932	70	1.62	2.22
2500	1	2065	1097	70	0.90	1.23	Y90L-2	2.2
	2	2376	1113	74.1	0.99	1.35
	3	2681	1073	77.2	1.03	1.41
	4	2996	1022	78.7	1.08	1.47
	5	3300	946	77.7	1.11	1.52
	6	3622	853	74.4	1.15	1.57
	7	3918	742	70	1.53	1.58
Y5-48 No5C性能參數表
3150	1	5304	2819	72	5.71	7.81	Y160M1-2	11
	2	6062	2793	75.9	6.13	8.39
	3	6820	2737	78.7	6.52	8.92
	4	7578	2592	80	6.76	9.25
	5	8336	2406	79.1	6.98	9.55
	6	9093	2175	76	7.17	9.81
	7	9851	1913	72	7.22	9.88
2800	1	4715	2223	72	4.01	5.49	Y132S2-2	7.5
	2	5389	2203	75.9	4.31	5.90
	3	6062	2158	78.7	4.58	6.27
	4	6736	2044	80	4.75	6.50
	5	7409	1898	79.1	4.90	6.71
	6	8083	1716	76	5.03	6.89
	7	8757	1509	72	5.07	6.94
2500	1	4210	1769	72	2.85	3.90	Y132S1-2	5.5
	2	4811	1753	75.9	3.07	4.20
	3	5413	1718	78.7	3.26	4.46
	4	6014	1627	80	3.38	4.62
	5	6616	1511	79.1	3.49	4.77
	6	7217	1366	76	3.58	4.90
	7	7818	1202	72	3.61	4.94
2240	1	3772	1419	72	2.05	2.81	Y112M-2	4
	2	4311	1406	75.9	2.21	3.02
	3	4850	1377	78.7	2.34	3.21
	4	5389	1305	80	2.43	3.33
	5	5928	1212	79.1	2.51	3.43
	6	6466	1096	76	2.58	3.53
	7	7005	964	72	2.60	3.55
Y5-48 No6.3C性能參數表
2800	1	9432	3545	72	12.73	17.42	Y180M-2	22
	2	10779	3513	75.9	13.68	18.72
	3	12126	3441	78.7	14.54	18.9
	4	13474	3259	80	15.07	20.63
	5	14821	3025	79.1	15.57	21.30
	6	16169	2733	76	15.99	21.88
	7	15639	2403	72	16.10	22.03
2500	1	8421	2819	72	9.06	12.40	Y160M1-2	11
	2	9624	2793	75.9	9.74	13.33
	3	10827	2737	78.7	10.35	14.16
	4	12030	2592	80	10.73	14.68
	5	13233	2406	79.1	11.08	15.16
	6	14436	2175	76	11.38	15.57
	7	15639	1913	72	11.46	15.68
2240	1	7546	2259	72	6.52	8.92	Y160M1-2	11
	2	8623	2238	75.9	7.01	9.59
	3	9701	2193	78.7	7.45	10.19
	4	10779	2077	80	7.72	10.56
	5	11857	1929	79.1	7.97	10.91
	6	12935	1743	76	8.19	11.20
	7	14013	1533	72	8.24	11.28
2000	1	6737	1798	72	4.64	6.35	Y132S2-2	7.5
	2	7700	1781	75.9	4.99	6.82
	3	8662	1745	78.7	5.30	7.25
	4	9624	1654	80	5.49	7.52
	5	10586	1535	79.1	5.67	7.76
	6	11549	1388	76	5.83	7.97
	7	12511	1221	72	5.87	8.03
Y5-48 No8C性能參數表
2000	1	13794	3323	72	17.47	23.90	Y200L-4	30
	2	15765	3293	75.9	18.78	25.69
	3	17736	3226	78.7	19.95	27.31
	4	19707	3055	80	20.68	28.30
	5	21677	2836	79.1	21.36	29.23
	6	23648	2563	76	21.94	30.02
	7	25619	2253	72	22.09	30.23
1800	1	12415	2686	72	12.74	17.43	Y180L-4	22
	2	14189	2661	75.9	13.69	28.73
	3	15962	2607	78.7	14.55	19.90
	4	17736	2470	80	15.08	20.63
	5	19510	2293	79.1	15.57	21.31
	6	21283	2072	76	15.99	21.88
	7	23057	1823	72	16.10	22.03
1600	1	11035	2118	72	8.94	12.24	Y160L-4	15
	2	12612	2099	75.9	9.61	13.15
	3	14189	2056	78.7	10.22	13.98
	4	15765	1948	80	10.59	14.49
	5	17342	1809	79.1	10.94	14.96
	6	18918	1635	76	11.23	15.37
	7	20495	1438	72	11.31	15.48
1400	1	9656	1619	72	5.99	8.20	Y160M-4	11
	2	11035	1604	75.9	6.44	8.81
	3	12415	1572	78.7	6.84	9.37
	4	13794	1485	80	7.09	9.71
	5	15174	1383	79.1	7.33	10.03
	6	16553	1250	76	7.52	10.30
	7	17933	1100	72	7.58	10.37
Y5-48 No10C性能參數表
1800	1	22250	4483	75.3	36.24	49.59	Y280S-4	75
	2	25981	4437	79.4	39.70	54.33
	3	29711	4305	82.2	42.55	58.23
	4	33442	4103	83.5	45.01	61.59
	5	37172	3823	82.9	46.96	64.26
	6	40903	3436	80.3	48.02	65.72
	7	44634	2958	75.3	48.19	65.65
1600	1	19778	3531	75.3	25.45	34.83	Y250M-4	55
	2	23094	3494	79.4	27.88	38.16
	3	26410	3390	82.2	29.89	40.89
	4	29726	3232	83.5	31.61	43.25
	5	33042	3013	82.9	32.98	45.13
	6	36358	2708	80.3	33.73	46.15
	7	39674	2332	75.3	33.85	46.32
1400	1	17305	2696	75.3	17.05	23.33	Y225S-4	37
	2	20207	2668	79.4	18.68	25.56
	3	23109	2589	82.2	20.02	27.39
	4	26010	2468	83.5	21.18	28.98
	5	28912	2301	82.9	22.10	30.24
	6	31813	2069	80.3	22.60	30.92
	7	34715	1782	75.3	22.67	31.03
1250	1	15451	2145	75.3	12.14	16.61	Y180L-4	22
	2	18042	2123	79.4	13.30	18.19
	3	20633	2060	82.2	14.25	19.5
	4	23223	1964	83.5	15.07	20.63
	5	25814	1831	82.9	15.73	21.52
	6	28405	1647	80.3	16.08	22.01
	7	30995	1419	75.3	16.14	22.08
Y5-48 No12.5C性能參數表
1400	1	33800	4234	75.3	52.04	71.21	Y315S-4	110
	2	39467	4190	79.4	57.01	78.01
	3	45134	4065	82.2	61.10	83.61
	4	50802	3875	83.5	64.63	88.44
	5	56469	3611	82.9	67.43	92.28
	6	62136	3246	80.3	68.96	94.36
	7	67803	2794	75.3	69.20	94.69
1250	1	30179	3365	75.3	37.04	50.68	Y280S-4	75
	2	35239	3331	79.4	40.58	55.53
	3	40298	3232	82.2	43.49	59.51
	4	45358	3081	83.5	46.00	62.95
	5	50418	2872	82.9	48.00	65.68
	6	55478	2582	80.3	49.08	67.16
	7	60538	2223	75.3	49.25	67.40
1120	1	27040	2696	75.3	26.64	36.46	Y250M-4	55
	2	31574	2668	79.4	29.19	39.94
	3	36107	2589	82.2	31.28	42.81
	4	40641	2468	83.5	33.09	45.28
	5	45175	2301	82.9	34.53	47.24
	6	49709	2069	80.3	35.31	48.31
	7	54244	1782	75.3	35.43	48.48
1000	1	24143	2145	75.3	18.96	25.95	Y225S-4	37
	2	28191	2123	79.4	20.78	28.43
	3	32239	2060	82.2	22.27	30.47
	4	36287	1964	83.5	23.55	32.23
	5	40335	1831	82.9	24.57	33.63
	6	44383	1647	80.3	25.13	34.30
	7	48431	1419	75.3	25.22	34.51
